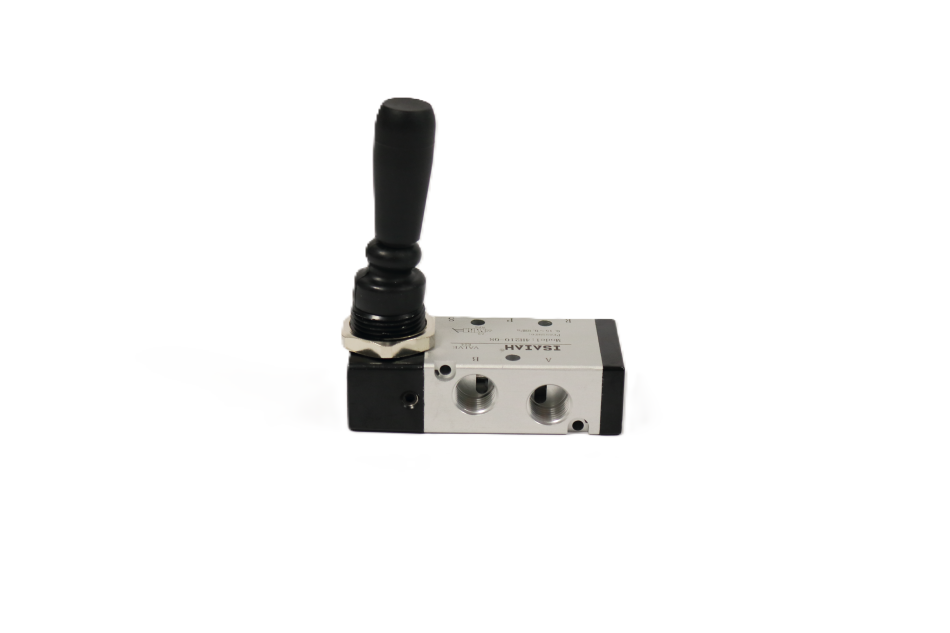

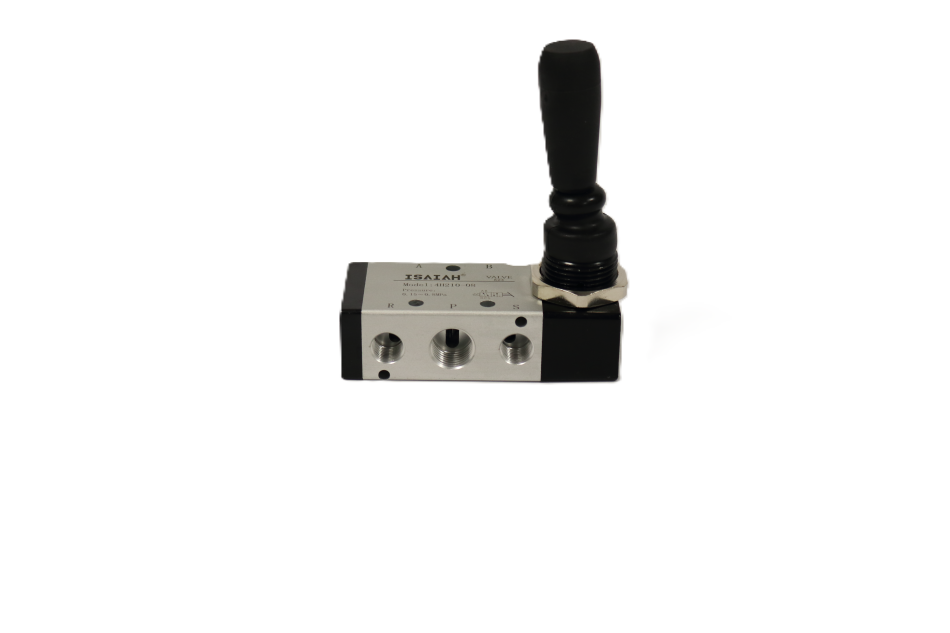

4H210-08 Лостов ръчен пневматичен разпределител с фиксиране 5/2
Висококачественият пневматичен разпределител 4H210-08 е проектиран за локално механично управление на двупосочно действащи пневматични цилиндри и задвижвания в индустриални условия. Специфичното инженерно предимство на серията 4H спрямо серията 4L е бистабилният управляващ механизъм. Лостът не се връща автоматично, а се фиксира стабилно във всяко от двете крайни положения. Това позволява на оператора на машината да превключи посоката на движение на изпълнителния механизъм и да освободи лоста, поддържайки текущото състояние на флуидната линия без постоянен натиск.
Конструктивни предимства и дебитни характеристики:
- Балансирана плъзгаща конструкция: Продуктът използва прецизна плъзгаща се колонна структура (золотник) с хонинговано бутало и високоустойчиви NBR уплътнения. Конструкцията гарантира плавно действие при превключване, нулев вътрешен лекаж (загуба на дебит) в неутрално състояние и изключително нисък пусков момент.
- Унифицирани резбови отвори: Захранващият порт (P) и работните изходи към камерите на цилиндъра (A и B) са с вътрешни резби G1/4″. Двата независими разтоварващи отвора (R и S) са с резби G1/8″, което улеснява интеграцията на стандартни заглушители от серия BSL за поддържане на ниски нива на шум в цеха.
- Ефективен дебитен капацитет: Компонентът осигурява ефективно работно сечение от 16 mm² (дебитен коефициент CV=0.89), гарантиращо бърза скорост на сработване на задвижванията от 0.05 секунди.
- Гъвкави опции за инсталиране: Тялото от лята алуминиева сплав се характеризира с компактен обем и ниско тегло. Проектирано е за директен линеен монтаж в пневматичното трасе, през проходни отвори на корпуса или за фиксиране върху операторски панел (табло).
Разпределителят работи надеждно в диапазона на налягане от 0.15 до 0.8 MPa (1.5 – 8 bar), издържайки на пикови натоварвания до 1.2 MPa. Задължително е използването на филтриран сгъстен въздух със степен на очистване минимум 40 µm.
