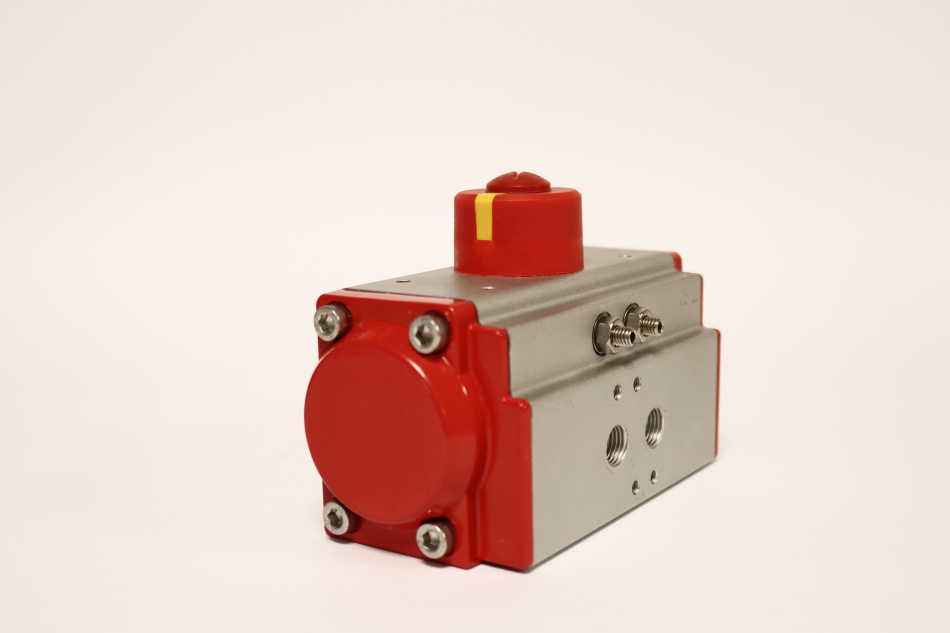

Двойно действаща пневматична задвижка (актуатор) RA2-052DA11036050
Пневматичният актуатор RA2-052DA11036050 е висококачествен изпълнителен механизъм с двойно действие, при който сгъстеният въздух управлява процесите както на отваряне, така и на затваряне на свързаната спирателна арматура. Моделът генерира стабилен въртящ момент от 28 до 32 Nm при налягане от 6 bar, което гарантира плавен ход и сигурно преодоляване на съпротивлението при задействане на индустриални кранове.
Конструкцията се отличава със здрав алуминиев корпус и износоустойчиви NBR гумени уплътнения, проектирани за стабилна работа в широк температурен диапазон от -20 °C до +80 °C. Задвижката е фабрично оборудвана с ясен визуални индикатор за позиция (отворено/затворено). Механичното и пневматичното свързване са напълно стандартизирани по ISO 5211 и NAMUR, улеснявайки директния монтаж на пилотни разпределители (соленоидни вентили) и блок кутии с крайни изключватели.
Основни предимства:
- Гъвкав монтаж: Съвместимост с присъединителни фланци по ISO F03 и F05 с въртящ вал квадрат 11×11 mm.

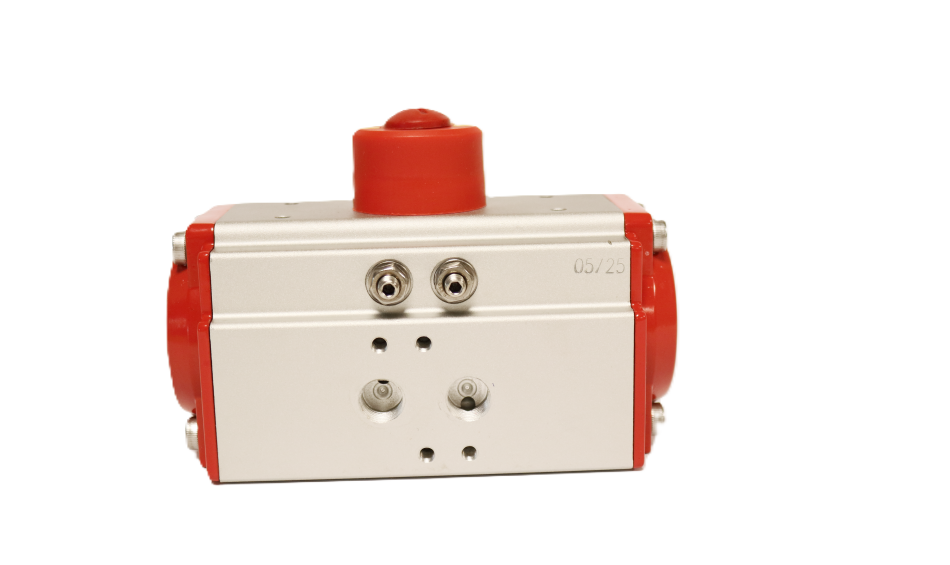

- Стандартизирани въздушни връзки: Интерфейс NAMUR и резбови отвори G 1/4″ за бързо свързване към пневматичната линия.
- Експлоатационна издръжливост: Равномерен въртящ момент по целия работен обхват на завъртане от 0 до 90°.
Практическо приложение в индустриалната автоматизация
Този модел пневматична задвижка намира широко приложение при автоматизирането на четвърт-оборотни спирателно-регулиращи органи в различни сектори на леката и тежката промишленост. Поради компактните си размери и оптималния въртящ момент от 28–32 Nm, RA2-052DA11036050 е предпочитан избор за управление на двупътни и трипътни сферични кранове (обикновено до размер DN32 – DN50 в зависимост от флуида и налягането) и по-малки бътерфлай клапи.
Инженерна практика и препоръки за експлоатация
За гарантиране на максимален експлоатационен живот (достигащ милиони работни цикли) и предотвратяване на преждевременно износване на вътрешните NBR уплътнения, екипът на 3DTS препоръчва спазването на следните инженерни практики:
- Качество на управляващия флуид: Въпреки че по спецификация устройството може да работи със стандартен сгъстен въздух, практиката показва, че използването на филтриран, подсушен и леко омаслен въздух (чрез подготвителна група с филтрация поне 5–25 µm и лубрикатор) драстично намалява вътрешното триене и елиминира риска от заклиняване.
- Проверка на въртящия момент: Винаги оразмерявайте задвижката с коефициент на безопасност от поне 20–30% над необходимия въртящ момент за отваряне на крана. Имайте предвид, че при агресивни, вискозни или кристализиращи флуиди, механичното съпротивление на крана (Breakaway torque) нараства с времето.

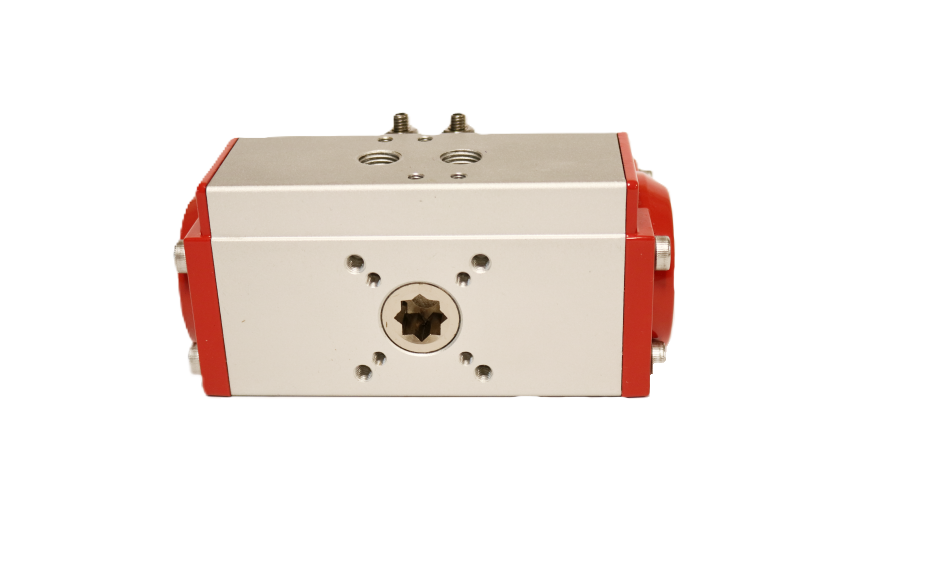

- Монтажен интерфейс: При директен монтаж се уверете, че присъединителният квадрат (11×11 mm) и фланецът (F03/F05) лягат съосно и плътно без радиални или аксиални напрежения върху въртящия вал на актуатора.
- Регулация на скоростта: При приложения с риск от хидравличен удар в тръбопровода е препоръчително на изпускателните отвори (G 1/4″) на пилотния разпределител да се монтират дросели с шумозаглушители за фина регулация на скоростта на затваряне.
